Штапик пластикового окна представляет собой съемную профильную планку с защелкой. Она крепится в паз рамы или створки и прижимает стеклопакет через уплотнение. Обычно штапики расположены со стороны помещения по всему периметру стекла.
Снять и поставить такой элемент иногда можно самостоятельно. Сложнее правильно подобрать замену: штапики разных систем ПВХ часто не взаимозаменяемы. Разберем виды, размеры, признаки повреждения и порядок работы без лишнего риска для стеклопакета.
Что такое штапик в пластиковом окне

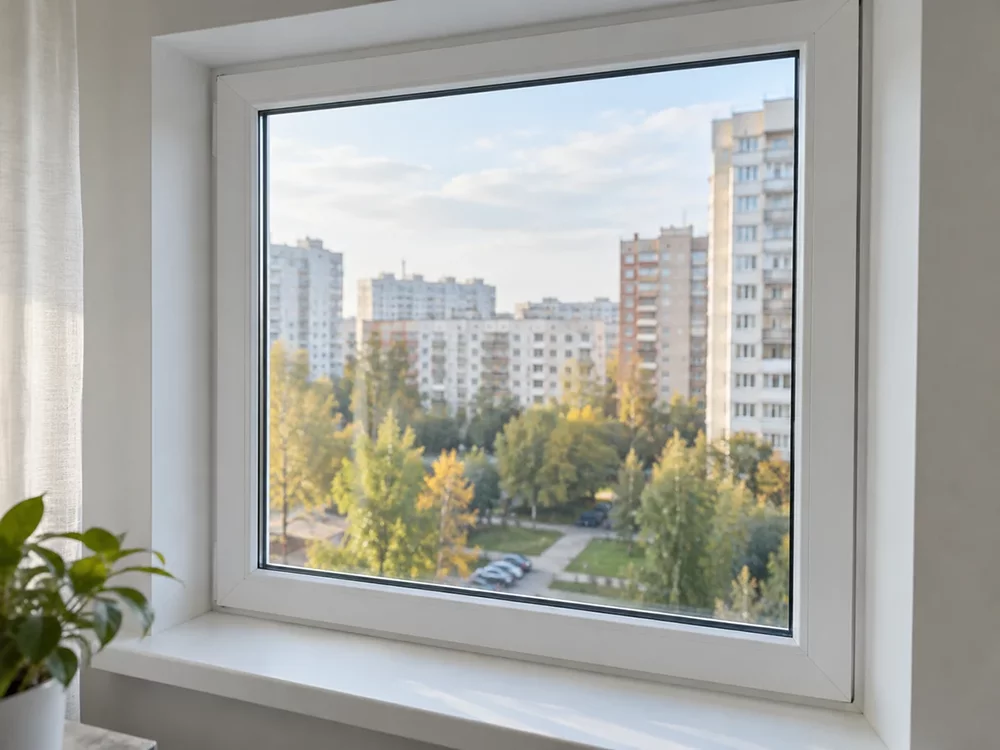

Штапик легко найти, если посмотреть на окно из комнаты: это узкая планка между стеклом и основной частью рамы или створки. Четыре отрезка образуют замкнутый контур. По форме они могут быть прямыми, округлыми или более рельефными.
Штапик удерживает стеклопакет, уплотнитель обеспечивает плотный контакт между деталями, а штапиковый паз является частью основного профиля.
Не путайте штапик с наружным отливом, оконным штапиком старой деревянной рамы или декоративной раскладкой внутри стеклопакета. Эти элементы работают по-разному.
Снятие штапика не равно снятию створки: для первого не требуется разъединять оконные петли.
Штапик не является универсальной декоративной накладкой. Его форма замка и рабочая ширина рассчитаны на определенную профильную систему и толщину заполнения. Если деталь не защелкивается штатно, приклеивать ее или поджимать силой нельзя.
Для чего нужен штапик: функции и преимущества
Главная задача детали не в красоте. Штапик участвует в системе удержания стеклопакета и работе уплотнения. Поэтому поврежденная или неподходящая планка может влиять сразу на несколько свойств окна.
Фиксирует заполнение в раме или створке совместно с конструкцией профиля и опорными подкладками.
При правильной геометрии обеспечивает необходимый прижим уплотнителя к стеклу.
В системах со съемными штапиками стеклопакет можно заменить без демонтажа всей рамы.
Закрывает монтажный контур стеклопакета, бывает разной формы и в цвет окна.
Стеклопакет опирается на специальные подкладки в фальце. Они распределяют нагрузку и помогают сохранять геометрию створки. Штапик прижимает стеклопакет, а уплотнитель работает по линии контакта.
Если стеклопакет сместился или подкладки установлены неправильно, замена одного штапика не решит проблему. В таком случае нужно проверить весь узел остекления.
Какие бывают виды штапиков по форме
У ПВХ-окон форму штапика обычно выбирают в рамках возможностей конкретной профильной системы. Внешний контур влияет прежде всего на вид окна и удобство ухода, а не делает несовместимые детали взаимозаменяемыми.
Сдержанная геометрия, четкая линия вдоль стекла. Часто используется в современных пластиковых окнах.
Мягкий переход между стеклом и профилем. Встречается в системах с плавными линиями.
Более выраженный рельеф для определенных дизайнерских решений. Требует точного совпадения с системой.
Две похожие планки могут иметь разные внутренние зацепы. При покупке важнее не декоративный контур, а код детали, геометрия замка и рабочий размер.
Если окно уже установлено, лучше взять образец неповрежденного штапика или фотографию его поперечного сечения и маркировки системы. Измерения на глаз часто приводят к ошибке.
Из каких материалов делают штапики
Штапики встречаются не только в ПВХ-окнах. У деревянных и алюминиевых конструкций есть собственные способы крепления остекления, поэтому переносить детали между системами нельзя.
| Материал | Где применяется | Что учитывать |
|---|---|---|
| ПВХ | Пластиковые оконные и дверные системы | Совместимость замка и уплотнения, цвет, геометрия профиля |
| Дерево | Деревянные окна и некоторые комбинированные конструкции | Способ крепления и защитное покрытие, требования конкретного окна |
| Алюминий | Алюминиевые оконные, витражные и фасадные системы | Своя геометрия защелки и уплотнителей, несовместимость с ПВХ-системами |
Для пластикового окна штапик из совместимой ПВХ-системы удобен тем, что сочетается с основным профилем, допускает точную заводскую нарезку и обычно не требует самостоятельного окрашивания. В ряде систем доступна ламинация в цвет рамы.
Но сам по себе материал не гарантирует герметичность: важны состояние уплотнения, защелка, правильная длина и положение стеклопакета.
Размеры штапиков: как правильно подобрать замену
У штапика нет одного стандартного размера, который подойдет любому пластиковому окну. Его рабочая геометрия зависит от профильной системы и толщины установленного стеклопакета. При одинаковом внешнем виде замки могут заметно отличаться.
Найдите документы на окно, заказ-наряд или маркировку профиля. Запишите производителя и серию, если они известны.
Узнайте его толщину по документации. Не пытайтесь измерять толщину установленного пакета, вскрывая окно без подготовки.
Сопоставьте форму зацепа, глубину посадки, внешний контур и расположение уплотнителя с каталожной деталью.
Лицевая полоса штапика видна на окне, но защелка скрыта внутри профиля. Если выбранный элемент уже или шире нужного, он может не прижать уплотнение либо не войти в паз.
Если производитель системы неизвестен, безопаснее обратиться к компании, которая работает с соответствующими профильными деталями, и передать снимок сечения старого штапика вместе с размерами.
О том, как ориентироваться в маркировке профильной системы, читайте в материале как отличить оригинальный профиль REHAU.
Если планка не защелкивается при штатном усилии, не пытайтесь забить ее металлическим молотком или посадить на клей. Это признак несовместимости, перекоса стеклопакета или проблемы с пазом.
Когда штапик нужно менять

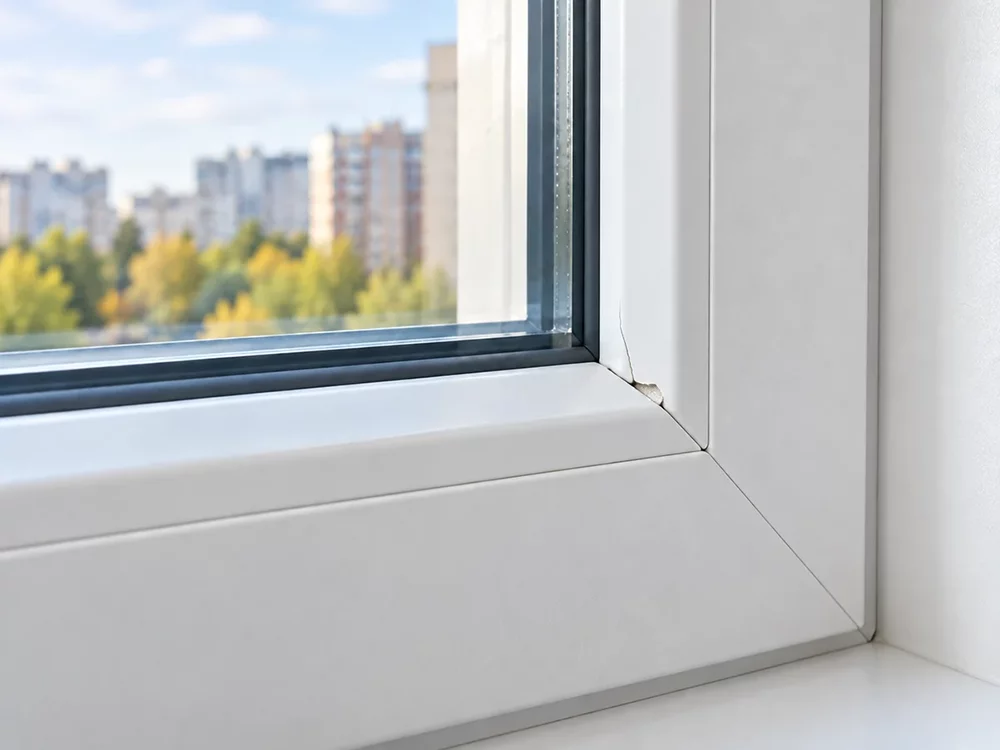

Не каждая потертость означает, что требуется новая планка. А вот повреждение фиксатора и нарушение прилегания уже могут сказаться на надежности остекления.
Особенно опасны повреждения рядом с защелкой. Удерживающая часть может потерять прочность.
Нужно установить причину: сломанный замок, неподходящий размер или проблемы с посадкой стеклопакета.
Неплотное прилегание, затвердевшая резина или разрывы требуют проверки и подбора совместимой детали.
Сквозняк или конденсат не всегда связаны со штапиком. Причина может быть в створочном уплотнителе, неплотном прижиме, неправильной установке стеклопакета или монтажном шве.
При продувании полезно проверить и состояние уплотнителя пластикового окна. Эти детали не следует путать с уплотнением стеклопакета у штапика.
Инструменты и подготовка перед снятием штапика
Сначала оцените размер стеклопакета и его массу. После снятия последнего удерживающего штапика стеклопакет может потерять фиксацию. Крупные, высокие и тяжелые стеклопакеты самостоятельно разбирать нельзя.
- Монтажную лопатку или подходящий неострый инструмент для работы с штапиками.
- Перчатки, устойчивую защитную подкладку и место для снятых деталей.
- Малярную ленту или мягкие метки для обозначения положения каждой планки.
- Помощника, который сможет надежно удерживать стеклопакет, если работы вообще допустимы для самостоятельного выполнения.
- Резиновую или пластиковую киянку только если она предусмотрена технологией установки конкретной системы.
Не давите инструментом на кромку стекла. Если стекло треснуто, стеклопакет большой или его невозможно надежно удерживать, не снимайте штапики самостоятельно. Для таких работ нужны профессиональные присоски и подходящие меры безопасности.

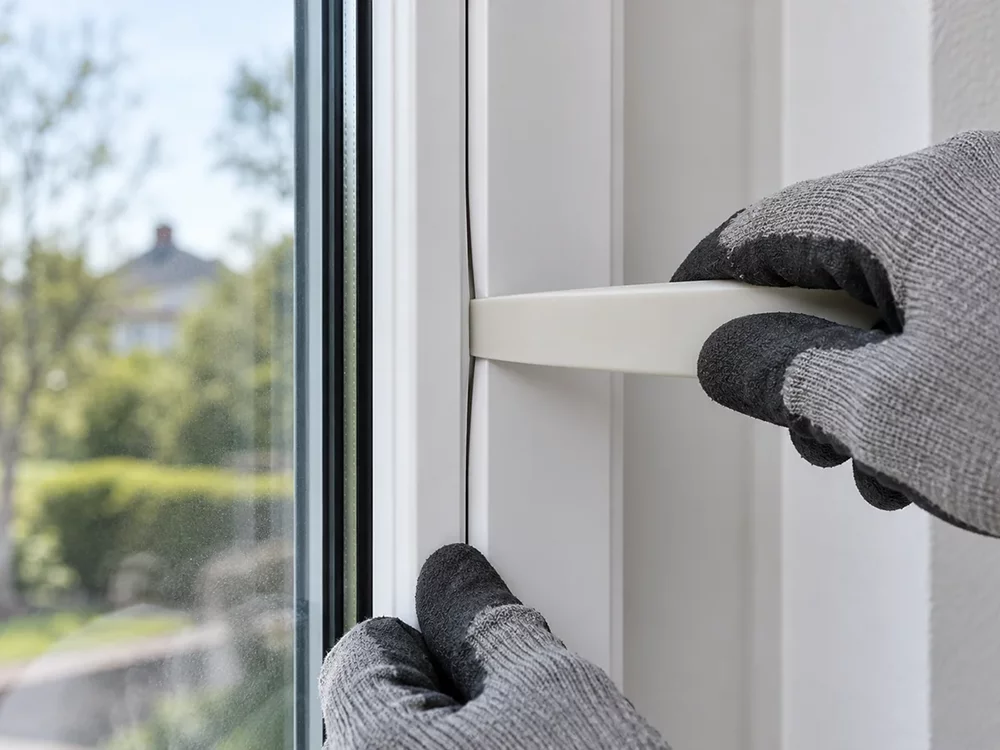

Как снять штапик с пластикового окна
Ниже показан общий порядок для распространенных ПВХ-систем со съемными штапиками. Перед работой сверяйтесь с инструкцией изготовителя именно вашего профиля. Порядок длинных и коротких планок, форма паза и усилие освобождения могут различаться.
Проверьте отсутствие трещин в стекле и профиле. Убедитесь, что сможете удержать стеклопакет после освобождения штапиков.
Пометьте расположение каждой планки. При обратной установке это поможет избежать перестановки деталей с немного разной длиной.
Для многих систем с косым запилом снятие начинают с длинного штапика. Работу уточняют по техническому руководству конкретной системы.
Вставляйте подходящую монтажную лопатку в нужный стык между штапиком и профилем, начиная ближе к середине. Действуйте плавно, не опираясь на стекло.
Последовательно освобождайте оставшиеся участки. При снятии последней планки стеклопакет должен быть уже надежно поддержан.
Проверьте состояние защелок, посадочной зоны, уплотнителя и расположение подкладок. Не меняйте положение подкладок без схемы изготовителя.
Если зацеп не освобождается при умеренном усилии, остановитесь. Возможно, вы воздействуете не на тот участок или используете неподходящий инструмент.
В руководствах по остеклению VEKA описано освобождение штапика постепенно, от середины вдоль длины. Но даже такой прием следует применять только к совместимой конструкции. См. материал VEKA о работе со стеклопакетом.

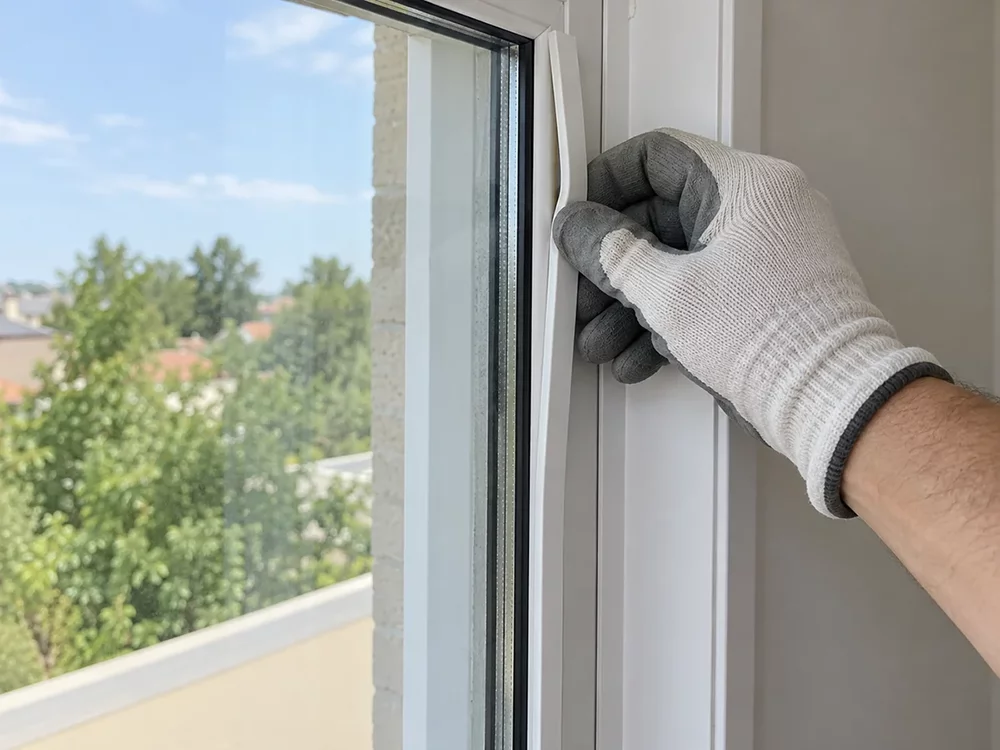

Как установить штапик обратно
Перед установкой убедитесь, что стеклопакет расположен правильно и опирается на предусмотренные подкладки. Если их положение изменилось, исправлять раскладку без схемы системы не стоит: это может привести к перекосу створки и напряжениям в стекле.
Сравните новый штапик со старым по длине, сечению замка, форме и уплотнению.
Уберите пыль и мусор из доступной части паза, не повреждая профиль и стеклопакет.
Для ряда систем с запилом под 45° сначала фиксируют короткие штапики, затем длинные. Для других систем порядок может отличаться.
Фиксацию выполняют подходящим инструментом и с усилием, допускаемым производителем. Удары по стеклу недопустимы.

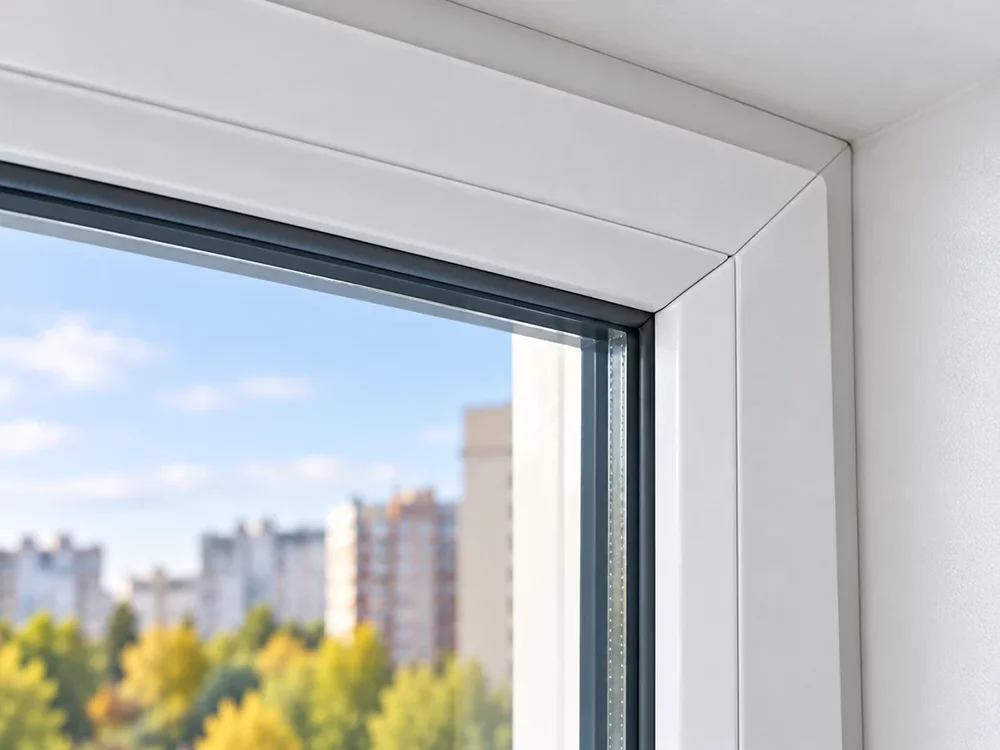

Осмотрите стыки на углах и уплотнитель, убедитесь, что все участки сидят ровно, без щелей и выступов.
Планка должна вставать в предусмотренный паз без деформации лицевой части. Если она заметно изгибается, не доходит до угла или уплотнитель заламывается, остановите установку.
Для цветных и ламинированных деталей особенно важно сохранить защиту поверхности при работе с инструментом.
Все четыре штапика должны быть зафиксированы одинаково. Уплотнение должно ровно прилегать к стеклу, без перекрученных и защемленных участков.
Если после работы створка изменила геометрию, стала цепляться или появился зазор по стеклопакету, окно нужно показать мастеру. Причина может быть не в самой планке, а в расположении опорных подкладок.
Ошибки при снятии и установке штапиков
- Снимать все планки, не удерживая стеклопакет.
- Поддевать деталь острием, упираясь в стекло.
- Использовать штапик похожей формы без проверки защелки.
- Забивать плохо подходящую планку металлическим молотком.
- Убирать или переставлять подкладки без схемы остекления.
- Пытаться заклеить разошедшийся замок клеем или герметиком.
- Обеспечить безопасную поддержку стеклопакета.
- Применять подходящий инструмент и защищать стекло с профилем.
- Подбирать деталь под профильную систему и толщину стеклопакета.
- Проверять посадку и причины сопротивления до фиксации.
- Сохранять предусмотренные подкладки и их расположение.
- Заменять поврежденную деталь совместимой, а не маскировать поломку.
После установки не должно оставаться люфта, выступающих концов или перекосов. Если проблема сохранилась, дальнейшее усилие может только повредить окно.
Когда замену штапика лучше доверить специалисту
Большое остекление, треснувшее стекло, нестандартная форма и работа на высоте требуют профессиональных приспособлений и безопасного доступа.
Если неизвестен производитель профиля, штапик не защелкивается или разошелся угол рамы, сначала нужна диагностика, а не случайная замена деталей.
Иногда причина продувания связана не со штапиком, а с самим стеклопакетом или прижимом створки. При комплексной неисправности разумнее оценить состояние всего оконного блока. Если планируется замена конструкции, посмотрите варианты пластиковых окон.
Опишите проблему с окном. Поможем определить, нужна ли замена штапика, уплотнения или диагностика конструкции.
Частые вопросы
Это узкая съемная планка, которая защелкивается в пазу рамы или створки и удерживает стеклопакет по периметру. Вместе с уплотнением она помогает обеспечить плотное прилегание к стеклу.
Иногда да, если окно небольшое, штапик съемный, профильная система определена, а стеклопакет можно надежно поддерживать. Для тяжелых и поврежденных стеклопакетов самостоятельный демонтаж опасен.
Нужно выяснить профильную систему, толщину стеклопакета и геометрию зацепа. Одной видимой ширины планки недостаточно. Самый надежный способ подбора - по каталожному артикулу или точному образцу.
Обычно нельзя рассчитывать на совместимость. Даже похожие снаружи штапики отличаются формой замка, рабочим размером и уплотнителем. Требуется подтвержденная совместимость с профильной системой.
Не всегда. Если уплотнитель целый, эластичный и правильно работает, менять его необязательно. У некоторых штапиков уплотнение встроено, поэтому оно заменяется вместе с планкой.
Один штапик технически можно освободить, но после демонтажа нескольких планок стеклопакет теряет часть фиксации. Даже при частичном снятии нужна надежная поддержка, а порядок работы зависит от системы.
