Внутренние откосы из сэндвич-панелей можно установить своими руками: измерить проем, раскроить верхнюю и две боковые детали, закрепить их со стартовым профилем либо без него и аккуратно оформить стыки.
Но панели не должны скрывать мокрый откос или незащищенный монтажный шов. Показываем оба способа, объясняем, какие материалы выбирать и как избежать перекосов и выгибания панелей.

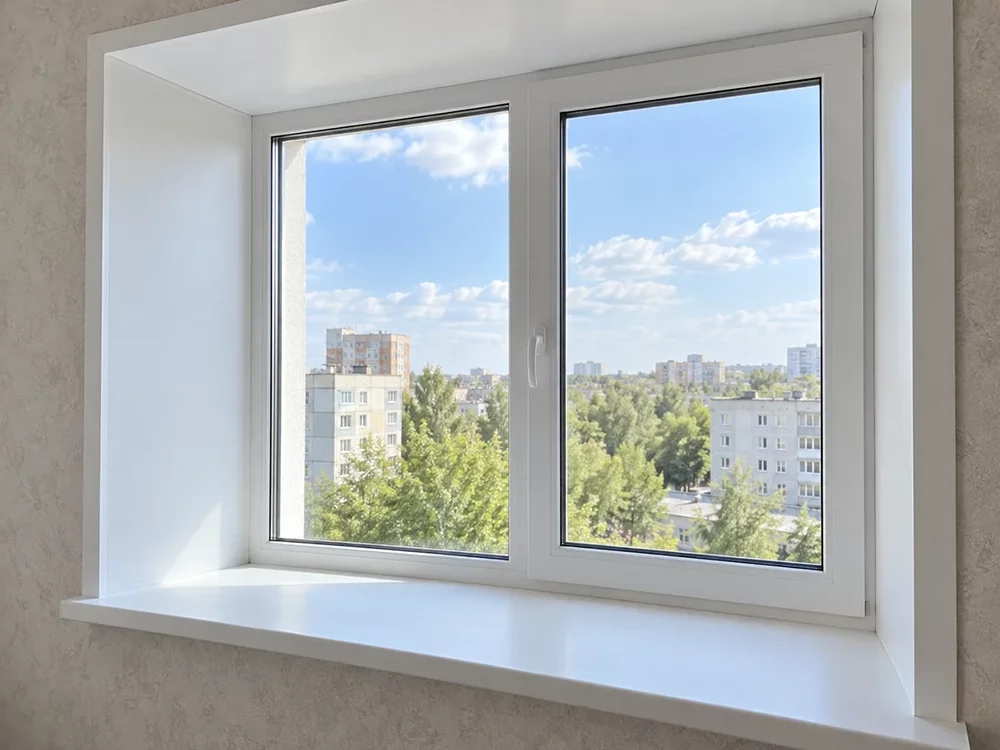

Что такое откосы из сэндвич-панелей и в чем их преимущества

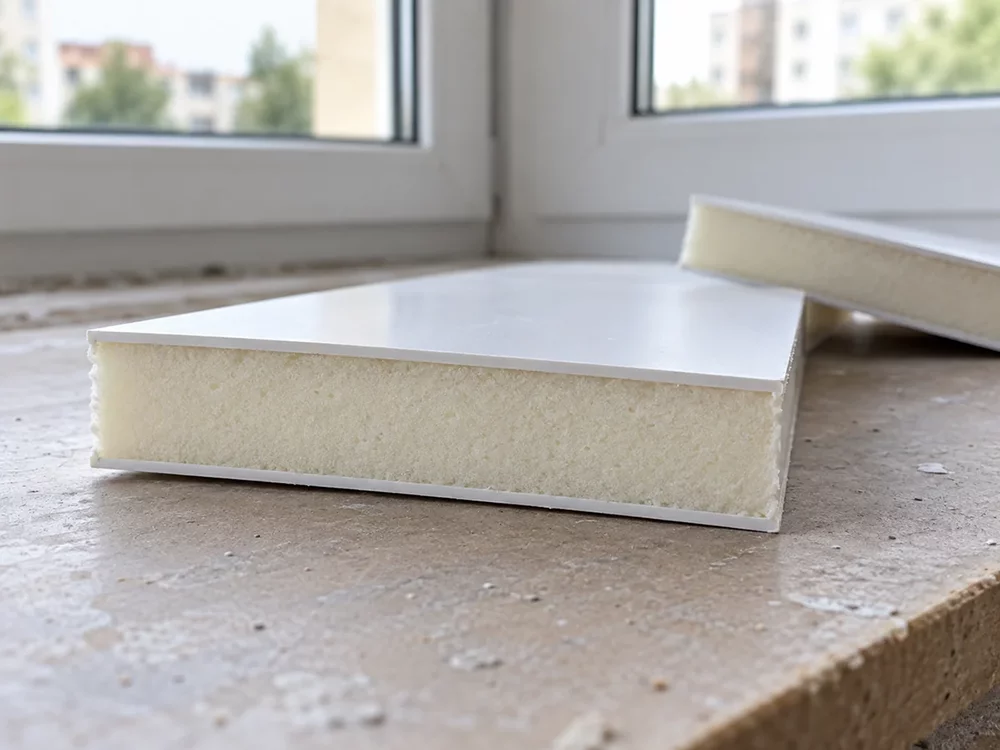

Оконный сэндвич-откос представляет собой отделку внутренней поверхности проема многослойной панелью: обычно это две тонкие облицовки из ПВХ и утепляющий сердечник. Панель закрывает стену вокруг рамы, формирует ровную плоскость и уменьшает ощущение холода от необлицованного откоса.
Для типового окна чаще всего нужны три заготовки: верхняя и две боковые. Их можно закрепить с помощью стартового профиля или по специально подготовленной бесстартовой схеме. В обоих случаях требуется исправный монтажный шов.
Панели не требуют многослойной штукатурки и длительной финишной окраски. Белое покрытие сочетается с рамой ПВХ, а ровную поверхность удобно мыть мягкой салфеткой.
При этом сэндвич-панель не исправляет ошибки установки окна и не компенсирует протечки, промерзание узла или разрушенную пену. Нельзя использовать облицовку как замену герметизации.
Какие сэндвич-панели выбрать для оконных откосов
Для внутренних оконных откосов используют панели с лицевыми слоями, предназначенными для отделки помещений. Распространены тонкие панели порядка 10 мм, но конкретная толщина зависит от размера проема, жесткости изделия и схемы крепления. Не стоит выбирать материал только по самой низкой цене.
| Что сравнить | На что смотреть | Почему это важно |
|---|---|---|
| Толщина и жесткость | Спецификацию производителя и размеры откоса | Слишком тонкая или недостаточно жесткая панель может деформироваться на широком участке. |
| Облицовочные слои | Ровная поверхность, отсутствие волн и повреждений | Лицевая сторона останется на виду, ее дефекты после установки не скрыть. |
| Сердечник | Однородность и отсутствие расслоения на срезе | Нарушенная структура ухудшает прочность и качество реза. |
| Цвет и фактура | Совпадение с рамой и подоконником при дневном свете | Даже два «белых» материала могут заметно отличаться по оттенку. |
| Совместимость профилей | Посадка панели в П-профиль и F-профиль | Профиль должен удерживать торец, а не сдавливать или болтаться. |
Обычная стеновая пластиковая панель с ребрами жесткости и полноценная сэндвич-панель устроены по-разному. Для оконного откоса сравнивайте именно жесткость, сердечник и подходящую монтажную систему, а не только белую внешнюю поверхность.
Способы монтажа: со стартовым профилем и без него
Оба варианта применяются во внутренней отделке, но выбирают их до замера и раскроя: у панели будет разная глубина захода в примыкание и иной способ фиксации.
Край панели заводится в закрепленную направляющую. Проще контролировать линию примыкания к раме. Нужно место для профиля и совместимый способ его крепления.
Панель примыкает к раме по подготовленному узлу и крепится к основанию по выбранной системе. Видимой П-полосы нет, но особенно важны точный раскрой и сохранность монтажного шва.
| Критерий | С П-профилем | Без П-профиля |
|---|---|---|
| Сложность | Удобнее для первого самостоятельного монтажа | Выше требования к точности примыкания |
| Вид возле рамы | Видна узкая стартовая направляющая | Линия может быть визуально чище |
| Главное ограничение | Не всегда есть место для профиля | Нельзя нарушать пароизоляцию и расковыривать шов ради посадки панели |
| Контроль крепления | Проверка направляющей, панели и фиксации к основанию | Проверка плоскости, клеевого или иного узла фиксации и стыка с рамой |
Если проем сильно разрушен, недостаточно утеплен или оконный монтажный шов выполнен неправильно, выбор схемы облицовки не решит эту проблему. Сначала восстановите узел.
Материалы и инструменты для установки откосов
Материалы: сэндвич-панели с запасом на раскрой, стартовый П-профиль при выбранной профильной схеме, F-профиль либо уголок для кромки, совместимый клей или пена с контролируемым расширением, подходящий герметик для видимых стыков, средства защиты монтажного шва при необходимости.
Инструменты: рулетка, угольник, уровень, карандаш, длинная линейка, подходящая пила или острый инструмент для раскроя согласно паспорту панели, опорная подложка, защитные очки и перчатки. Для временной фиксации пригодится малярная лента, не повреждающая отделку.
Рулетка, угольник, строительный уровень и шаблон из картона для сложного проема.
Ровная подложка, надежная направляющая и инструмент, разрешенный изготовителем панели.
Клей или пена, совместимые с основанием и ПВХ. Нужны умеренная дозировка и удержание панели до набора прочности.
Не сверлите оконную раму для крепления направляющих, если способ не предусмотрен документацией вашей оконной системы. Отверстия могут повредить внутренние камеры, армирование, уплотнение или водоотвод.

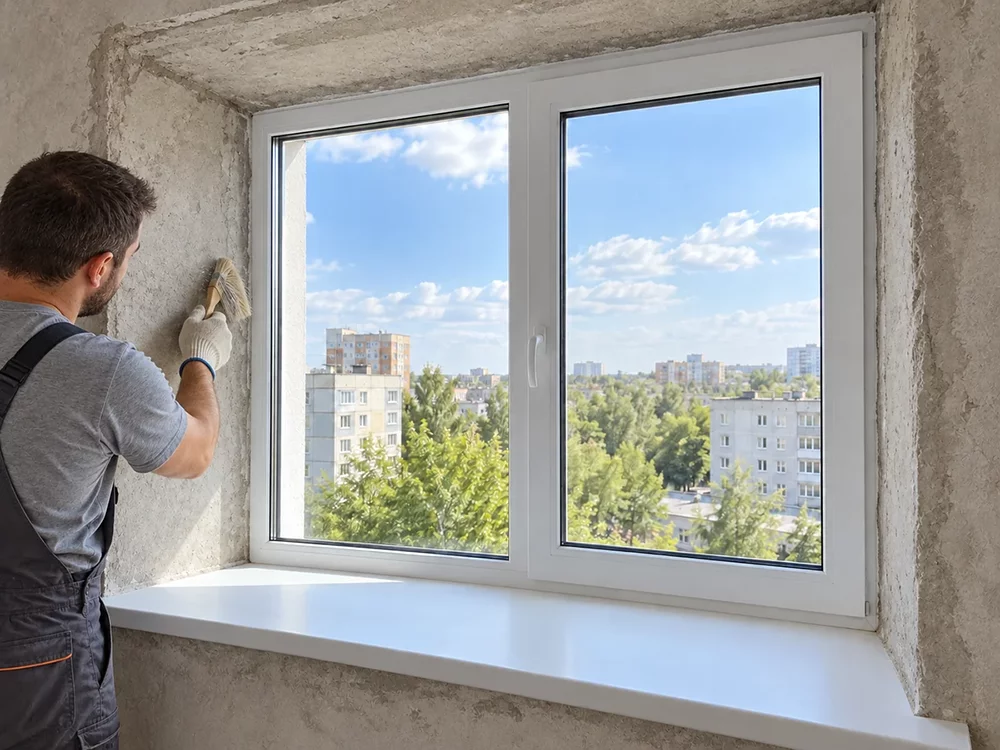

Как подготовить оконный проем к монтажу
Уберите отслоившуюся отделку, строительный мусор и пыль. Основание должно быть прочным, без крошащейся штукатурки и влажных участков. Осмотрите периметр рамы: нет ли продувания, раковин, незаполненных мест и отставших герметизирующих материалов.
Если появились пятна сырости или плесень, сначала выявите их причину. Закрывать проблему сэндвич-панелью нельзя: под ней влага останется.
Излишки пены, которые мешают подгонке, допускается убрать аккуратно, не разрушая глубоко основной теплоизоляционный слой и уже установленную защиту шва.
Проверьте подоконник, раму, примыкания и геометрию трех откосов. Завершите необходимые работы с монтажным швом.
Уточните предусмотренную систему наружной и внутренней защиты. Пена без соответствующей защиты от влаги и солнца не считается завершенным монтажным швом.
Принцип многослойной защиты узла примыкания описан в ГОСТ 30971-2012. Внутренняя отделка должна сохранять работоспособность шва, а не закрывать его дефекты.

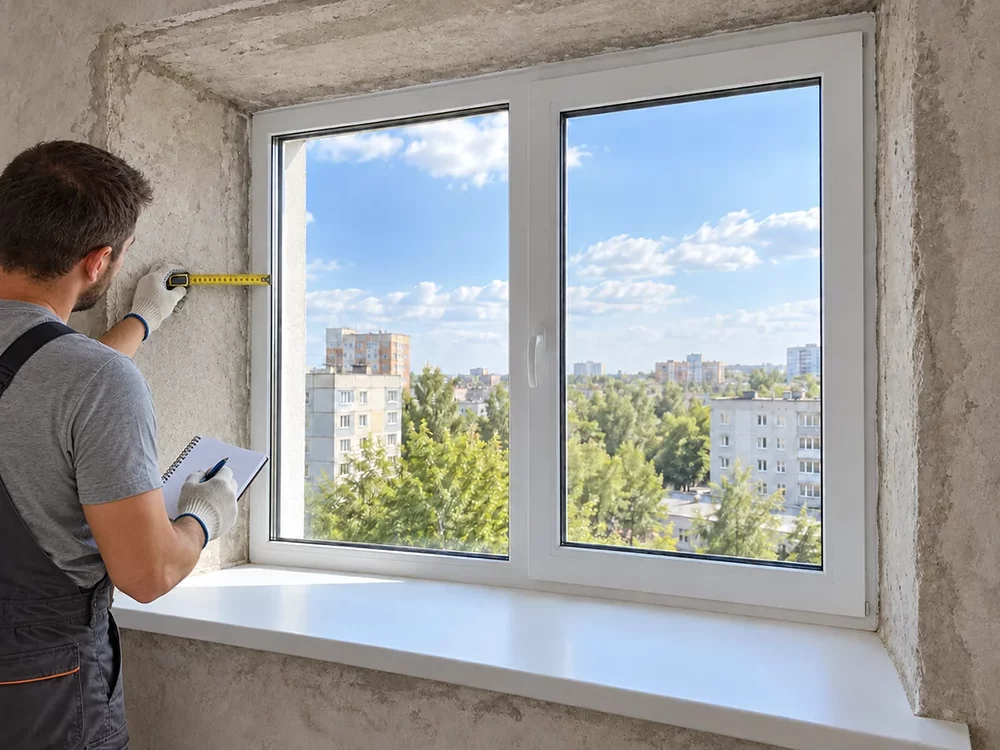

Как правильно замерить и раскроить сэндвич-панели
Стены вокруг оконного блока редко бывают идеально параллельными. Поэтому не переносите один размер на обе боковые панели: у каждого элемента своя геометрия. Сначала определите плоскость откосов и так называемый угол рассвета - небольшое расширение проема от рамы к комнате, если оно предусмотрено проектом отделки.
Для верхней панели измерьте глубину у левого и правого края, ширину у рамы и по внешней линии откоса. Для боковых дополнительно проверьте высоту вблизи рамы и наружной кромки, расстояние до подоконника и положение верхней панели.
Учтите глубину посадки в стартовый профиль, если он используется, и место для декоративного завершения. Не назначайте один универсальный припуск: его определяют по фактическому профилю и примерке.
Перенесите размеры на изнанку панели, проверьте диагонали и линию лицевой кромки. Режьте на устойчивой подложке по инструкции изготовителя; для некоторых панелей подходит нож с несколькими проходами, для других удобнее пила с подходящим полотном.
Сразу защитите лицевой слой от царапин. Примерьте каждый элемент насухо. Заготовка должна становиться без изгиба и распирающего усилия. При небольшом расхождении подгоняйте ее до крепления, а не пытайтесь прижать силой.
Проверьте внешний контур верхнего откоса и обеих боковин до приклеивания. Если один откос раскрыт заметно шире другого, окно визуально окажется перекошенным даже при ровной раме. Для неровного проема удобно сделать картонный шаблон.
Установка откосов со стартовым профилем: пошаговая инструкция
Это удобная схема для типового внутреннего оконного проема, если направляющую можно безопасно разместить и закрепить. Ниже последовательность монтажа после завершенной подготовки основания и защиты оконного шва.
Разложите панели, профили и крепеж. Убедитесь, что верхняя и боковые детали подходят по размерам и цвету.
Нанесите ровную линию стартового профиля, учитывая раскрытие откосов и свободную работу створки.
Закрепите верхнюю и боковые направляющие разрешенным для вашей системы способом. Не перекручивайте профиль.
Вставьте торец в направляющую без усилия и проверьте внешний край. При необходимости подкорректируйте срез.
Нанесите совместимый монтажный состав в предусмотренных точках. Прижмите, выровняйте и удерживайте панель.

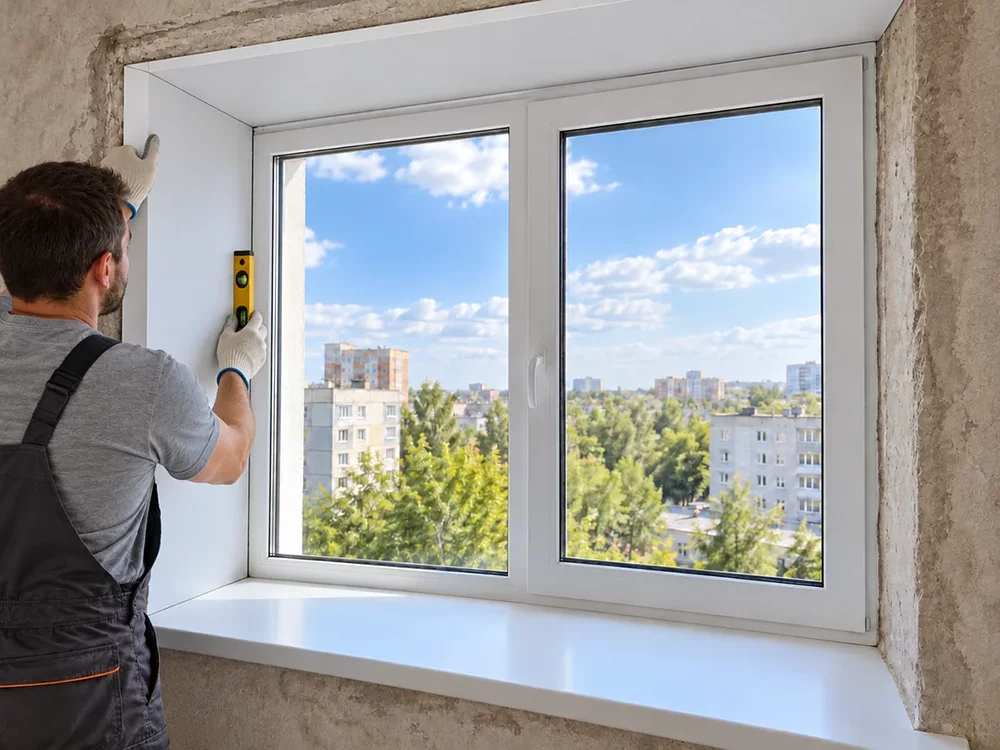

Примерьте боковины к верхней панели и подоконнику, проверьте вертикаль, затем закрепите.
Оставьте временную фиксацию до отверждения по инструкции пены или клея. Не нагружайте панели раньше времени.
Проверьте ровность плоскостей, отсутствие выгибания, плотность посадки и свободное открывание окна.
Проверьте, чтобы направляющая была без перекосов и заломов. Размер паза должен соответствовать толщине панели. При слишком тугой посадке возможно повреждение облицовки, при свободной - подвижность кромки.
Крепление саморезами непосредственно к раме допускается только тогда, когда это предусмотрено ее монтажной системой. В остальных случаях подбирают альтернативный узел фиксации.

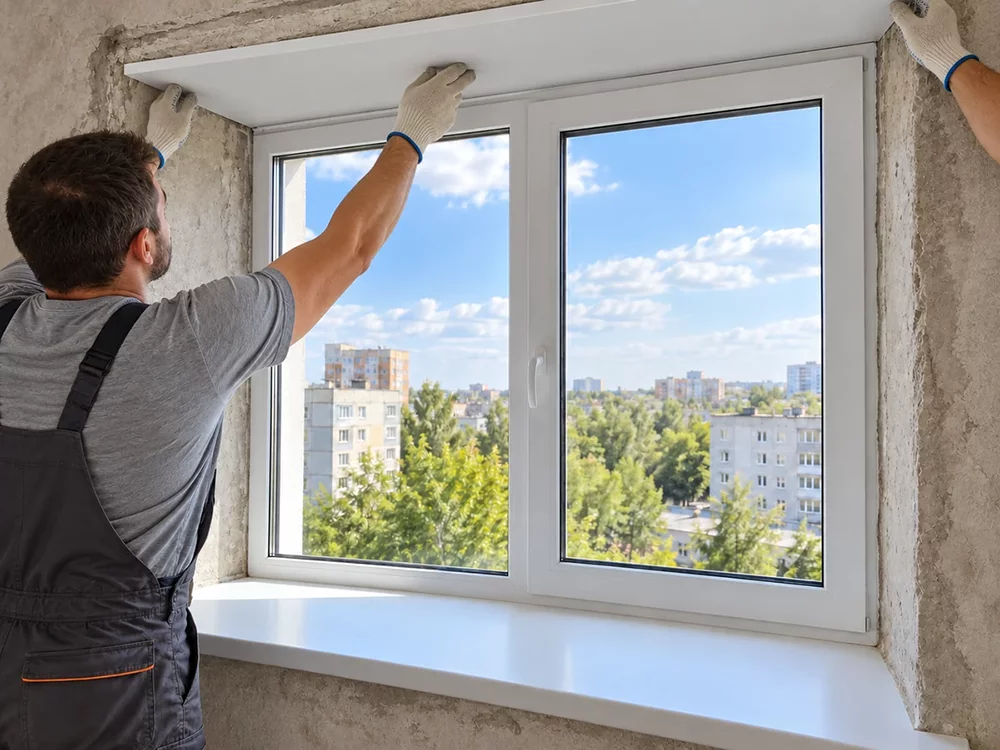

Верхнюю деталь удобно выставить и временно поддержать до набора прочности крепежного состава. Особое внимание уделите внешнему краю: его положение влияет на примыкание обеих боковин.
Пену с контролируемым расширением наносят дозированно, а не заполняют всю полость сплошной массой. Излишнее давление может выгнуть облицовку.
Сверьте обе боковины с положением верхнего откоса и подоконника. Одинаковая на вид ширина панелей не гарантирует одинаковую посадку в неровном проеме.
После установки проверьте, не осталось ли сквозных щелей на внешнем контуре. Не пытайтесь скрыть большие ошибки раскроя толстым валиком герметика.
Как установить откосы без стартового профиля
Бесстартовая схема подходит не каждому проему. Ее выбирают, когда предусмотрено надежное примыкание панели к раме без видимой П-направляющей и можно сохранить защиту монтажного шва. Нельзя выбирать способ, который требует выковыривать пену и прорезать пароизоляцию ради того, чтобы спрятать край панели за рамой.
1. Осмотрите внутреннее примыкание рамы и стенового проема. Определите, куда будет упираться край панели и как обеспечивается его герметичность.
2. Проверьте допустимый способ крепления к подготовленному основанию. Для клеевого метода поверхность должна соответствовать требованиям состава по прочности, чистоте и влажности.
3. Сделайте отдельные шаблоны верхнего и боковых откосов с учетом видимого стыка возле рамы. Выполните сухую примерку.
4. Нанесите разрешенный клей либо подходящую пену дозированно, установите верхнюю, затем боковые панели. Выдержите до набора прочности, сохранив геометрию.
5. Оформите контакт с рамой совместимым уплотнительным или герметизирующим решением. Закройте наружные торцы панелей.
6. Проверьте всю линию стыка на непрерывность и отсутствие подвижности.
Если за рамой нет проектного посадочного места, монтажный шов закрыт лентами, которые придется повредить, или основание рыхлое и влажное, не пытайтесь «завести панель поглубже» любой ценой. Нужна другая схема либо помощь монтажника.
Утепление и герметизация откосов: что важно под панелью
Монтажный шов между рамой и стеной отвечает за герметичность примыкания. В общем случае у него есть наружная защита от атмосферной влаги, центральный теплоизоляционный слой и внутренняя защита от водяного пара помещения.
Пространство за облицовочной панелью - отдельная зона. Для нее могут использовать совместимый монтажный состав или предусмотренные конструкцией материалы. Их задача - удержать отделку и не оставить нежелательных пустот, а не заменить разрушенный оконный шов.
Если на откосах возникает конденсат или промерзание, нужно проверить тепловой узел, влажность и вентиляцию, а не только увеличить количество пены.
Защищает теплоизоляцию от осадков и погодного воздействия, позволяя узлу работать по проекту.
Заполняет монтажный зазор и отвечает за тепло- и звукоизоляционные свойства соединения.
Ограничивает проникновение пара из помещения в теплоизоляционный слой; не должна повреждаться при отделке.
На схеме показан принцип узла по ГОСТ 30971-2012. Фактический монтаж зависит от стены, окна, материалов и проектного решения. Внешнюю защиту шва нужно выполнять отдельно от внутренней облицовки.
Финишная отделка: F-профиль, уголки и стыки
После полного отверждения крепления примеряют F-профиль или декоративный уголок по внешнему контуру. Элементы подрезают по месту, проверяют углы и закрепляют согласно системе. Нельзя прикрывать декоративной планкой незакрепленную или пружинящую панель.
Стыки возле рамы, между панелями и у подоконника должны быть аккуратными и стабильными. Для герметизации используйте совместимый с ПВХ и облицовкой состав по назначению. «Жидкий пластик» подходит не для всякого подвижного соединения: при деформациях может требоваться эластичный герметик.
Снимите защитную пленку, когда риск загрязнения закончился. Проверьте открывание створки, работу ручки и отсутствие трения об отделку.
Посмотрите на откосы при боковом дневном освещении: плоскости не должны быть выгнутыми, края - отходить от основания, а стыки - иметь заметные разрывы. Потрогайте панели без сильного нажима, проверьте аккуратность углов и чистоту подоконника.
Ошибки при установке и когда лучше обратиться к специалисту
- Закрыли влажную стену и плесень новой облицовкой.
- Повредили внутреннюю защиту монтажного шва.
- Не примерили панели до нанесения состава.
- Залили всю полость расширяющейся пеной без фиксации.
- Просверлили раму, не проверив допустимость крепления.
- Скрыли ошибку раскроя толстым слоем герметика.
- Устранить источник влаги и подготовить прочное основание.
- Сохранить или восстановить предусмотренную герметизацию.
- Проверить каждую заготовку насухо.
- Использовать совместимый состав дозированно.
- Выбрать способ крепления по конструкции окна.
- Подогнать геометрию до установки финишных профилей.
Профессиональная оценка необходима, если окно заметно продувает, шов разрушен, откос постоянно мокнет, проем имеет большие отклонения геометрии или требуется вмешательство в оконную раму. В многоэтажном доме наружные работы без безопасного доступа самостоятельно не выполняйте.
Если отделку планируете одновременно с заменой окон, посмотрите варианты пластиковых окон REHAU с установкой. А при работах в холодное время года учитывайте температурные ограничения материалов, о которых рассказано в статье «При какой температуре можно ставить пластиковые окна зимой».
Поможем подобрать оконную конструкцию и обсудить особенности монтажа с учетом состояния откосов и монтажного шва.
Частые вопросы
Часто для внутренних откосов используют панели порядка 10 мм, но окончательный выбор зависит от жесткости, ширины откоса и системы крепления. Проверяйте паспорт изделия и совместимость с отделочными профилями.
Да, если подготовлен надежный способ крепления и примыкания к раме без повреждения монтажного шва. Простое заглубление панели в пену с разрушением внутренней пароизоляции не подходит.
Зависит от конструкции проема и состояния монтажного узла. Сэндвич-панель имеет утепляющий сердечник, но не заменяет центральный теплоизоляционный и внутренний пароизоляционный слои оконного шва.
Используйте только состав, разрешенный для выбранной панели, основания и способа крепления. Для такой работы обычно важны контролируемое расширение, совместимость материалов и фиксация детали на время отверждения.
Подбирайте совместимый с ПВХ герметик или штатное соединение отделочной системы. Для подвижных примыканий необходим эластичный состав, а декоративный «жидкий пластик» подходит не для всех условий.
Частые причины - слишком большое количество расширяющейся пены, недостаточная фиксация, ошибочный раскрой либо неровное основание. Определите причину, прежде чем пытаться выпрямить панель силой.
