Монтаж пластиковых окон
ПСУЛ - предварительно сжатая уплотнительная лента. После установки в стык она расширяется, уплотняет наружное примыкание оконной рамы к проему и помогает защищать монтажную пену от дождевой воды, сохраняя возможность выхода водяного пара.
Чтобы защита работала, нужно подобрать ленту под фактический зазор, выбрать правильное место установки и не нарушить трехслойную конструкцию шва. Разбираем выбор материала, монтаж окна с ПСУЛ, нижний узел под отливом и проверку качества.
Что такое ПСУЛ-лента и как она работает

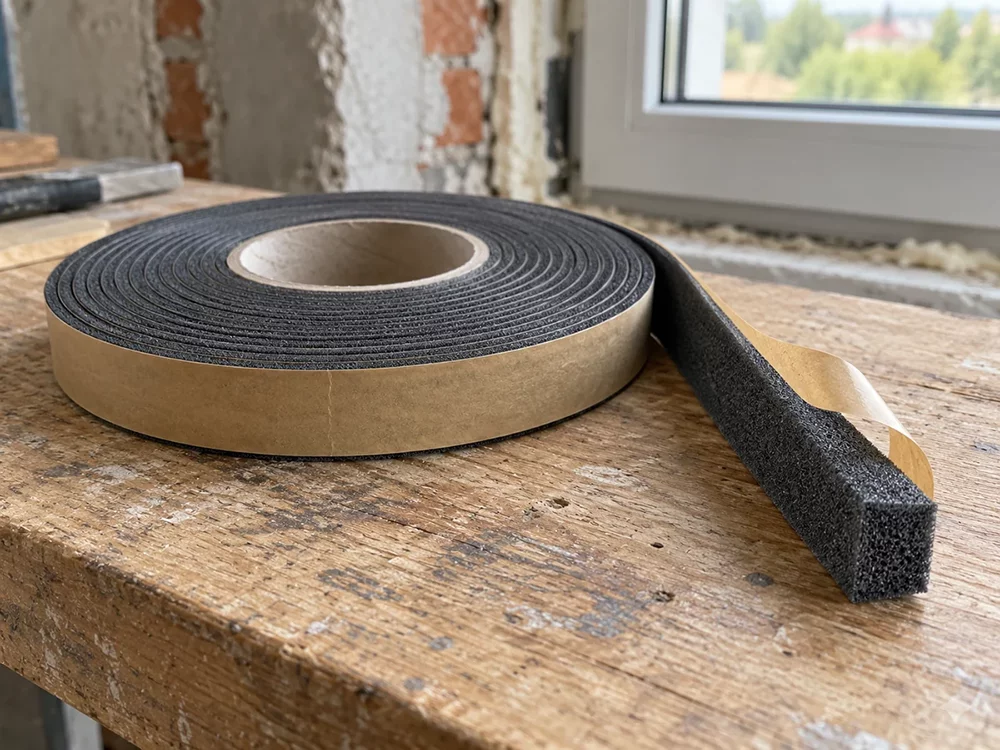

ПСУЛ означает «предварительно сжатая уплотнительная лента». Это пористый эластичный материал, обычно на основе пропитанного полиуретана. Лента поставляется в сжатом виде, часто в рулоне с самоклеящейся стороной. После снятия упаковки материал постепенно увеличивается в толщине и заполняет предусмотренный стык.
Уплотнение должно работать в расчетном диапазоне сжатия. Если зазор слишком большой или слишком маленький для выбранного типоразмера, наружный шов может не обеспечить заявленную защиту.
Пористый материал предварительно сжимают при производстве. После освобождения от упаковочного давления он стремится вернуть форму, заполняя пространство между рамой и поверхностью оконной четверти или другого предусмотренного узла.
Скорость расширения зависит прежде всего от температуры и свойств конкретного изделия. Самоклеящийся слой облегчает позиционирование, но основная герметизирующая работа обеспечивается сжатием ленты между поверхностями.
Она не является основным крепежом окна, не заменяет анкеры или монтажные пластины, не служит центральным теплоизоляционным заполнением и не выполняет функцию внутренней пароизоляции. Эти задачи решают другие элементы оконного узла.
Также ПСУЛ для монтажного шва нельзя путать с уплотнителем открывающейся створки. О замене последнего мы рассказали отдельно в материале «Как заменить уплотнитель пластикового окна».
Для чего нужна ПСУЛ при установке пластиковых окон
Наружное примыкание постоянно испытывает воздействие перепадов температуры, ветра и косого дождя. Незащищенная монтажная пена со временем теряет свойства под действием внешних факторов. Правильно выбранная и установленная ПСУЛ работает как часть наружного защитного слоя.
Снижает проникновение дождевой воды через наружный стык в пределах характеристик материала и проектного обжатия.
Позволяет влаге в парообразном состоянии выходить из центрального слоя монтажного шва наружу.
Закрывает внешний путь воздействия на теплоизоляционное заполнение, если узел собран без разрывов.
Эластичное уплотнение допускает небольшие изменения геометрии стыка в рабочем диапазоне изделия.
Правильно подобранный наружный материал должен препятствовать попаданию жидкой влаги в шов при предусмотренном дождевом воздействии и одновременно не запирать пар внутри. Именно поэтому ПСУЛ отличается от обычной сплошной водонепроницаемой клейкой ленты.

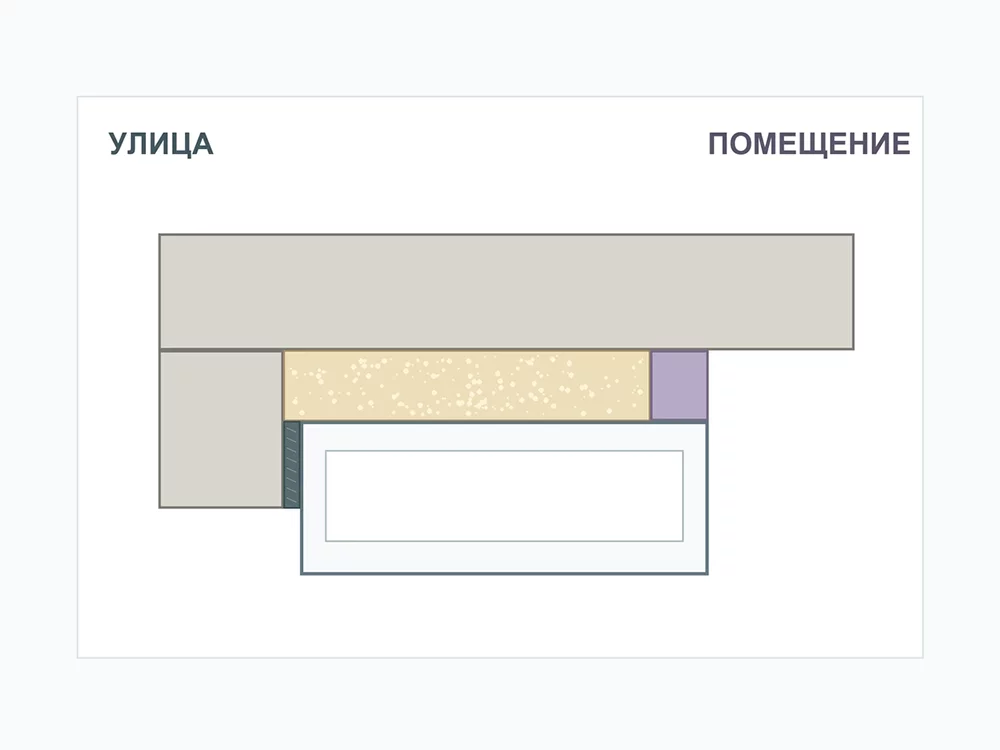

Где находится ПСУЛ в трехслойном монтажном шве
Оконный монтажный шов не должен состоять только из монтажной пены. В типовом трехслойном решении материалы распределяют по функциям: снаружи защищают от осадков и обеспечивают выход пара, в центре сохраняют тепло, со стороны помещения ограничивают поступление влажного воздуха в шов.
Снаружи: ПСУЛ или другое рассчитанное паропроницаемое водозащитное решение.
В центре: непрерывный теплоизоляционный слой, обычно подходящая монтажная пена.
Изнутри: пароизоляционная лента или иной предусмотренный внутренний герметизирующий слой.
Ни лента, ни пена сами по себе не заменяют правильного крепления рамы и оформления нижнего узла.
Пена без наружной и внутренней защиты не обеспечивает полноценную работу многослойного узла. Если внутренний слой пропускает влагу, а наружный удерживает ее внутри, центральное заполнение может увлажняться. Поэтому важно сохранять принцип: изнутри надежная защита от пара, снаружи возможность его выхода.
Устройство монтажных швов регулирует ГОСТ 30971-2012. Схема в статье иллюстрирует принцип; точное решение зависит от конструкции стены, четверти и рабочего проекта.
Обязательна ли ПСУЛ по ГОСТ и чем ее можно заменить
ГОСТ 30971-2012 предъявляет требования к монтажному шву и характеристикам его слоев. Использование именно ПСУЛ не является единственным допустимым способом наружной герметизации. Возможны другие решения, если для конкретного узла подтверждены необходимые свойства, в том числе водозащита и возможность вывода водяного пара.
| Материал | Где применяется | Важное ограничение |
|---|---|---|
| ПСУЛ | Наружный сжатый стык с предусмотренной геометрией и рабочим зазором. | Нужны подходящее обжатие, ровные поверхности и непрерывность уплотнения. |
| Паропроницаемый герметик | Наружный слой по предусмотренной технологии герметизации. | Требуются совместимые материалы, подготовка основания и расчетная толщина слоя. |
| Наружная мембранная лента | Отдельные узлы примыкания, в том числе сложная геометрия или нижняя зона. | Должна соответствовать назначению, условиям эксплуатации и конкретному узлу. |
| Обычный силикон или бытовой скотч | Не являются универсальной заменой наружного слоя монтажного шва. | Нет оснований считать любой такой состав соответствующим требованиям к узлу. |
Для саморасширяющихся лент действует отдельный ГОСТ Р 53338-2009. Он относится к характеристикам самой ленты, тогда как ГОСТ 30971-2012 описывает монтажный шов в целом. Наличие на упаковке одного обозначения стандарта само по себе не доказывает качество установки окна.
Как выбрать ПСУЛ: размеры, ширина и рабочий диапазон зазора

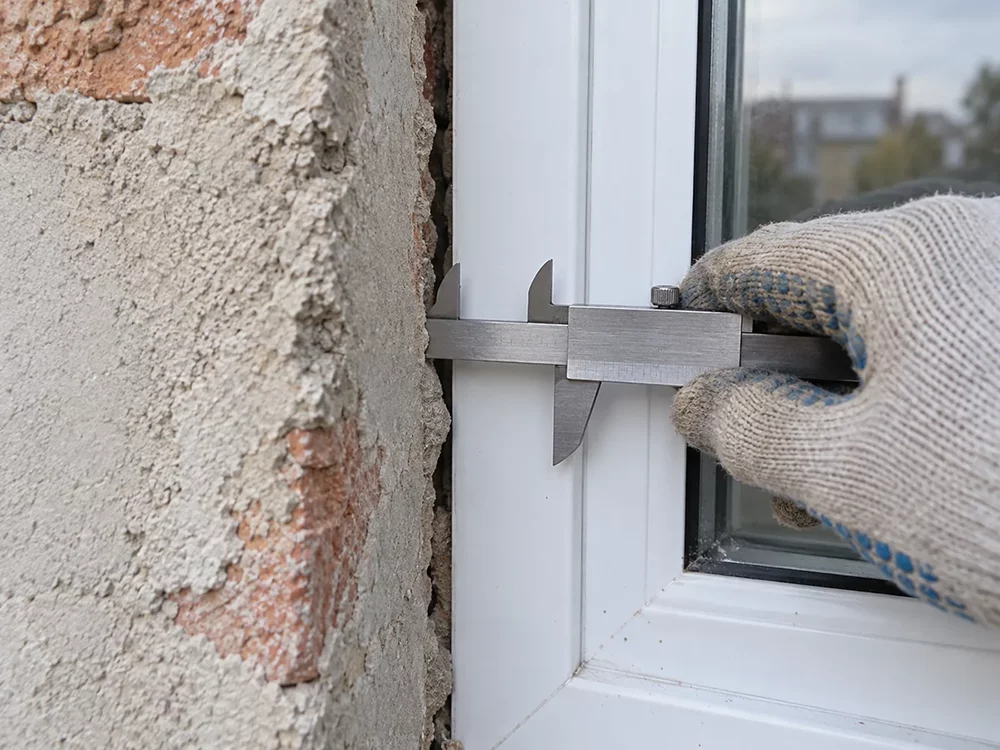

Начните не с ширины рулона, а с замера реального монтажного стыка. Измерьте расстояние между поверхностями, которые после установки будут обжимать ПСУЛ, в нескольких точках по всему контуру. Учитывайте неровности четверти и монтажные допуски. Затем сравните минимальный и максимальный зазор с паспортным рабочим диапазоном конкретной ленты.
У некоторых производителей обозначение вида 15/8-15 означает ленту шириной 15 мм для стыка с рабочим зазором 8-15 мм. Это пример чтения маркировки, а не универсальная система обозначений всех брендов.
Если в одном месте зазор 7 мм, а в другом 17 мм, ленту с диапазоном 8-15 мм нельзя автоматически считать подходящей для всего контура. Сначала решают проблему геометрии стыка или подбирают предусмотренное проектом другое уплотнение.
| Параметр | Что проверить | К чему приводит ошибка |
|---|---|---|
| Рабочий диапазон зазора | Все фактические размеры стыка должны попадать в диапазон по паспорту ленты. | Недостаточный прижим или чрезмерное сжатие. |
| Ширина ленты | Размер опорной поверхности и предусмотренная глубина наружной зоны. | Неполное перекрытие примыкания. |
| Водонепроницаемость | Заявленные характеристики для рабочего сжатия и условий эксплуатации. | Протечки при косом дожде и ветре. |
| Паропроницаемость | Пригодность материала именно для наружного слоя. | Нарушение режима высыхания центрального слоя. |
| Температура и хранение | Срок годности, температура применения, состояние клеевой полосы. | Слабая адгезия и проблемы с расширением. |
Лента, свободно расширившаяся вне стыка, не равнозначна ленте, работающей под нужным обжатием. Выбирают ее по таблице производителя с указанными рабочими диапазонами и характеристиками при сжатии.
Паспорт изделия и таблицы типоразмеров ищите у производителя. Например, у illbruck TP600 характеристики и доступные размеры приводятся в технической документации конкретной серии.

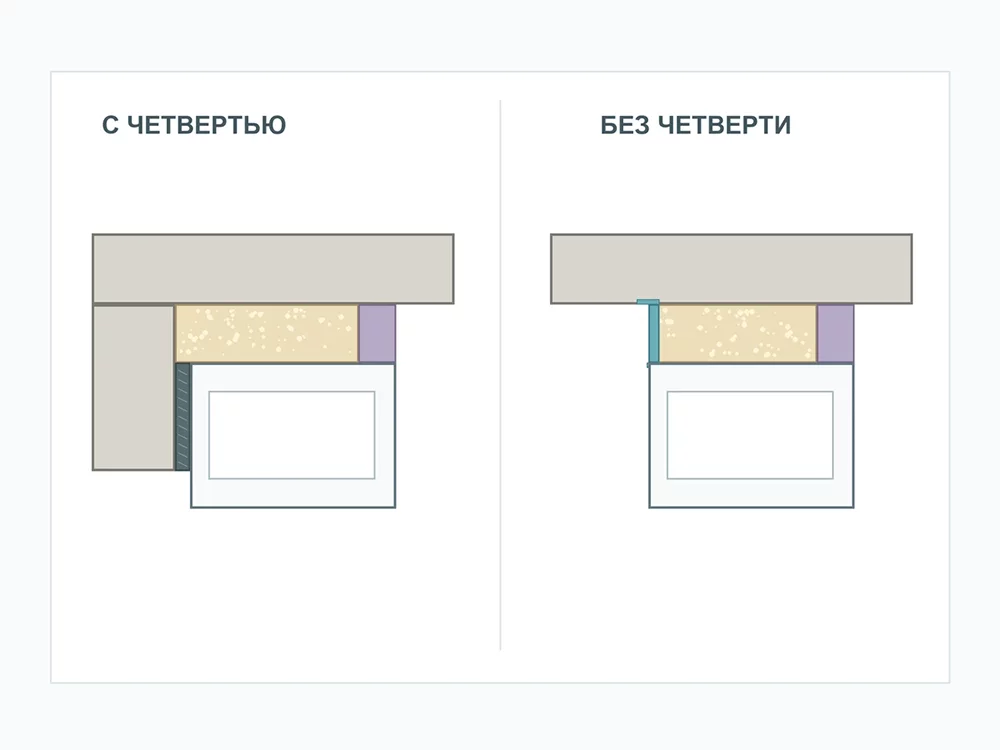

Куда клеить ПСУЛ: проем с четвертью и без четверти
Четверть - наружный выступ стены, частично перекрывающий оконную раму. В распространенной схеме ПСУЛ располагают между рамой и внутренней поверхностью четверти так, чтобы после расширения она заполнила расчетный наружный стык. В зависимости от системы и инструкции ее клеевой слой может крепиться к раме либо к подготовленной поверхности четверти.
Должна быть подходящая контактная поверхность, на которую лента уплотнится в пределах рабочего диапазона. Основание очищают, выравнивают по необходимости, ленту располагают согласно монтажному решению и инструкции производителя.
Нельзя механически переносить ту же схему и оставлять ПСУЛ свободно расширяться наружу без встречной поверхности. Для открытого стыка нужен отдельный предусмотренный узел с наружной защитой, обеспечивающий нужную геометрию и водоотвод.
В домах из газобетона, с наружным утеплением или фасадной облицовкой геометрия примыкания может существенно отличаться. Для примера посмотрите особенности окон в домах из газобетона, но точный монтажный узел определяется материалами стены и проектом.
Инструменты и подготовка окна перед монтажом ПСУЛ
Для работы с лентой понадобятся рулетка, карандаш, ножницы или подходящий нож, сухие салфетки, щетка и перчатки. Для полного монтажа окна дополнительно требуются профессиональные средства выравнивания, крепления, заполнения шва и его внутренней герметизации.
Проверьте маркировку рулона, срок и условия хранения. Перед началом работ убедитесь, что проем сухой, без рыхлой штукатурки, выступающих остатков раствора, масляных загрязнений и осыпающихся кромок.
Оцените ровность и прочность контактной поверхности; перепады размеров учитывайте при подборе ленты.
Лента должна оказаться в рабочем месте обжатия, не перекрывать дренаж и не выходить наружу незащищенным краем.
Разворачивайте упаковку тогда, когда все остальное готово к установке. В тепле лента может увеличиваться быстрее.
Наклеивание уплотнительной ленты и установка целого окна не равнозначны по сложности. Оконный блок тяжелый, требует проектного крепления, выверки геометрии и безопасной организации работ. При установке на высоте и отсутствии опыта монтаж рамы лучше доверить специалистам.
Как установить окно с ПСУЛ: пошаговая инструкция
Ниже приведена логика работ для типового узла с наружной четвертью, где лента используется как внешний защитный слой. Расположение ленты, порядок угловых соединений, положение внутренних мембран и способ крепления рамы нужно сверить с проектом и инструкциями к выбранным материалам.
Очистите и осмотрите поверхности. Проверьте четверть, наружное примыкание и достаточность монтажных зазоров для проектного размещения рамы.
Измерьте будущий рабочий зазор сверху и по бокам в нескольких точках. Не игнорируйте выступы, перекосы и участки с чрезмерным расстоянием.
Сопоставьте зазор с паспортной таблицей и рабочим диапазоном сжатия. Проверьте требования к температуре, основанию и сроку хранения.
Снимайте защитную полосу по мере наклеивания, плотно прижимайте самоклеящуюся сторону без растяжения. Углы и продольные стыки выполняйте по инструкции производителя, не оставляя щелей.
Установите раму до того, как расширение ленты помешает позиционированию. Выставьте геометрию и закрепите блок предусмотренными крепежными элементами.
Убедитесь, что лента заполнила наружное примыкание по всему контуру. Требуемая выдержка перед дальнейшими операциями зависит от системы и температуры.
Заполните зазор подходящим теплоизоляционным материалом без пропусков и избыточного давления. Учитывайте условия, при которых производитель разрешает нанесение пены.
Выполните внутреннюю пароизоляционную герметизацию. Ее выбор зависит от отделки откосов, основания и предусмотренного монтажного решения.
Осмотрите наружные примыкания, углы, нижний участок под отливом, фиксацию блока и отсутствие открытых участков монтажной пены.
Не стоит произвольно перетягивать ленту через угол с растяжением или делать нахлест наугад. Для ряда систем предусмотрены прямые стыки торцов с небольшим монтажным припуском. Но точную последовательность и припуски следует брать из инструкции выбранного изделия.
Если лента уже заметно расширилась и мешает поставить окно, не пытайтесь вдавить раму силой: остановитесь и восстановите узел согласно технологии.
У некоторых систем, в том числе в документации illbruck TP600, требуется дождаться, когда ПСУЛ достаточно расширится и загерметизирует наружный стык, прежде чем наносить определенную монтажную пену позади нее. Не существует одного универсального интервала ожидания для всех лент.
Следите, чтобы оконный блок удерживался крепежом, а не усилием распирающейся ленты или монтажной пены.
Для конкретных изделий сверяйтесь с техническими инструкциями поставщика. Например, у производителя РОБИТЕКС есть схема стыковки и размещения ленты в проеме. Приведенный порядок - общий алгоритм, а не замена монтажной карты конкретного окна.
Как защитить нижний монтажный шов и участок под отливом
Нижнее примыкание работает иначе, чем боковые участки за четвертью. Здесь важны водоотвод, уклон отлива, защита монтажного слоя от наружной влаги и правильное примыкание к подставочному профилю. Нельзя автоматически продолжать ПСУЛ по всему нижнему контуру, не проверив конструкцию нижнего узла.
Вода должна уходить наружу, а не затекать в слой монтажной пены. При необходимости проектом предусматривают подходящую наружную диффузионную ленту или другое герметизирующее решение, совместимое с водоотливом.
Нельзя перекрывать штатные дренажные отверстия рамы. Стык отлива со стеной, боковые загибы и нижнее примыкание подоконника также требуют внимания.
Не ограничивайтесь повторным нанесением монтажной пены на видимый участок. Сначала выясните, откуда попадает вода, правильно ли сделан отлив и как защищен нижний шов. Иначе дефект может повториться после отделки.
Монтаж ПСУЛ зимой и время расширения ленты
На холоде многие предварительно сжатые ленты расширяются медленнее, а самоклеящийся слой может хуже удерживаться на загрязненном или переохлажденном основании. Летом на прогретой раме расширение, наоборот, может начаться заметно быстрее. Поэтому время между вскрытием рулона и окончательной установкой рамы планируют по условиям монтажа.
Проверяйте нижнюю допустимую температуру применения и условия хранения. Не прогревайте ленту открытым пламенем и не придумывайте собственные режимы ускорения.
Не раскрывайте рулон заранее: лента может начать расширяться до того, как рама будет установлена. Держите подготовку проема завершенной.
Не оценивайте качество только по первым минутам. Требуемое расширение и выдержку определяет документация конкретной серии.
Температурные ограничения есть также у монтажной пены, герметиков и лент внутреннего слоя. При холодном сезоне полезна наша статья «При какой температуре можно ставить пластиковые окна зимой».
Ошибки при монтаже ПСУЛ и как проверить готовый шов
- Подобрали ленту только по ее свободному расширению.
- Не учли неровности четверти и перепады зазора.
- Наклеили материал на пыльную или непрочную поверхность.
- Растянули ПСУЛ, оставили неплотные углы или разрывы.
- Не успели поставить раму до критического расширения.
- Заменили наружным уплотнением внутреннюю пароизоляцию.
- Закрыли дренаж или неверно устроили нижний узел.
- Сверить рабочий зазор с паспортным диапазоном.
- Проверить основание и геометрию по всему контуру.
- Убедиться в качественном контакте клеевой стороны.
- Проверить стыки в углах и непрерывность уплотнения.
- Следовать монтажному времени и инструкции изделия.
- Проверить наружный, центральный и внутренний слои.
- Осмотреть нижнее примыкание, отлив и водоотвод.
Осмотрите уплотнение на доступных участках при достаточном освещении. ПСУЛ должна заполнять предусмотренный стык без явных разрывов, выпавших участков и неуплотненных углов. Но визуальная оценка не заменяет проверки водонепроницаемости и соблюдения технологии.
Если лента выпирает из стыка, остается заметная щель, проем мокнет или монтажный шов продувается, проблему нужно искать в подборе размера, геометрии, стыках или других частях монтажного узла. Поверхностная подмазка без выяснения причины может лишь замаскировать дефект.
Если планируется замена окон, сравните пластиковые окна REHAU с установкой и уточните у монтажной бригады, какие материалы будут использованы для наружного и внутреннего слоев и как решен узел под отливом.
Подберем оконную конструкцию и обсудим монтажный узел с учетом материала стен, четверти и условий эксплуатации.
Частые вопросы о ленте ПСУЛ
Не для каждого узла обязательно применять именно ПСУЛ. ГОСТ 30971-2012 предъявляет требования к свойствам монтажного шва. При соответствующем проектном решении наружный слой можно выполнить другими материалами с необходимыми характеристиками.
ПСУЛ применяют в наружной зоне монтажного примыкания. При наличии четверти лента может крепиться к предусмотренной поверхности рамы или четверти так, чтобы после установки обеспечивалось рабочее обжатие. Точное положение зависит от конструкции узла и инструкции производителя.
Измерьте зазор в нескольких местах по контуру и проверьте, что все значения укладываются в рабочий диапазон ленты, указанный производителем. Учитывайте также ширину, водозащиту, паропроницаемость и условия применения.
Не пытайтесь силой вдавить раму в проем. Проверьте инструкцию к конкретной ленте и возможность восстановления монтажного положения. Если установленное изделие уже не обеспечивает расчетное обжатие, его заменяют по технологии.
Не всегда. Нижний узел должен быть защищен от воды и обеспечивать ее отвод наружу. Для него могут применять диффузионные ленты и другие материалы по проекту. Повторять схему боковых примыканий без проверки нижнего узла нельзя.
Иногда наружную герметизацию существующего окна можно восстановить, но просто наклеить ПСУЛ поверх видимой щели недостаточно. Необходим доступ к расчетному месту обжатия и оценка состояния шва. Часто требуется частичная разборка наружной отделки или другая ремонтная технология.
